| 类型：角向型 | 产地：巩义 | 材质：碳钢 |
| 品牌：豫净翼 | 型号：QJB | 连接方式：焊接/法兰连接 |
| 壁厚：10mm | 等级：一级 | 管厚：12mm |
| 特殊功能：耐高压 | 外形分类：球形补偿器 | 直径：323mm |
| 执行标准：国标 | 产品规格：DN50--DN1200 |
一、产品介绍

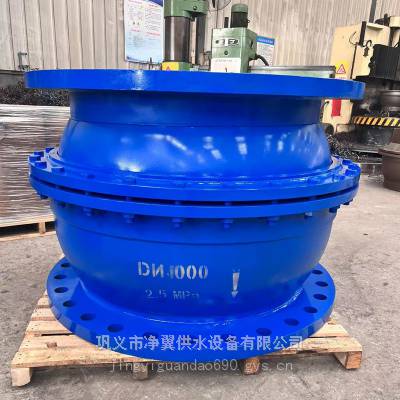

球型补偿器又叫E型球形补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后，球体可以以回转中心在8角范围内自由转动，来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大，占据空间小，流体阻力小，安装方便，综合成本低等优点。
二、零部件材质
| 序号 | 名称 | 数量 | 材料 |
| 1 | 球壳 | 1 | QT400－15 |
| 2 | 压盖 | 1 | QT400－15 |
| 3 | 螺柱 | - | 不锈钢 |
| 4 | 螺母 | - | |
| 5 | 球体 | 1 | QT400－15 |
| 6 | 密封圈 | 1 | NBR、NR、FPM |
三、球形补偿接头的基本尺寸
| 公称 尺寸 DN | Do | L | θ | 法 兰 连 接 尺 寸 | ||||||||
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
| D | K | no-do | D | K | no-do | D | K | no-do | ||||
| 100 | 282 | 290 | 15 | 210 | 170 | 4-φ19 | 220 | 180 | 8-φ19 | 220 | 180 | 8-φ19 |
| 150 | 346 | 320 | 265 | 225 | 8-φ19 | 285 | 240 | 8-φ23 | 285 | 240 | 8-φ23 | |
| 200 | 410 | 382 | 320 | 280 | 8-φ19 | 340 | 295 | 8-φ23 | 340 | 295 | 12-φ23 | |
| 250 | 464 | 410 | 375 | 335 | 12-φ19 | 395 | 350 | 12-φ23 | 405 | 355 | 12-φ27 | |
| 300 | 535 | 430 | 440 | 395 | 12-φ23 | 445 | 400 | 12-φ23 | 460 | 410 | 12-φ27 | |
| 350 | 607 | 470 | 490 | 445 | 12-φ23 | 505 | 460 | 16-φ23 | 520 | 470 | 16-φ27 | |
| 400 | 668 | 550 | 540 | 495 | 16-φ23 | 565 | 515 | 16-φ27 | 580 | 525 | 16-φ30 | |
| 450 | 728 | 600 | 595 | 550 | 16-φ23 | 615 | 565 | 20-φ27 | 640 | 585 | 20-φ30 | |
| 500 | 798 | 689 | 645 | 600 | 20-φ23 | 670 | 620 | 20-φ27 | 715 | 650 | 20-φ34 | |
| 600 | 918 | 725 | 755 | 705 | 20-φ27 | 780 | 725 | 20-φ30 | 840 | 770 | 20-φ37 | |
| 700 | 1056 | 800 | 860 | 810 | 24-φ27 | 895 | 840 | 24-φ30 | 910 | 840 | 24-φ37 | |
| 800 | 1160 | 893 | 975 | 920 | 24-φ27 | 1015 | 950 | 24-φ34 | 1025 | 950 | 24-φ40 | |
| 900 | 1310 | 920 | 1075 | 1020 | 24-φ30 | 1115 | 1050 | 28-φ34 | 1125 | 1050 | 28-φ40 | |
| 1000 | 1443 | 975 | 1175 | 1120 | 28-φ30 | 1230 | 1160 | 28-φ37 | 1255 | 1170 | 28-φ43 | |
| 1200 | 1693 | 1125 | 13 | 1405 | 1340 | 32-φ34 | 1455 | 1380 | 32-φ40 | 1485 | 1390 | 32-φ48 |
| 1400 | 1942 | 1290 | 1630 | 1560 | 36-φ37 | 1675 | 1590 | 36-φ43 | ||||
| 1600 | 2164 | 1385 | 1830 | 1760 | 40-φ37 | 1915 | 1820 | 40-φ48 | ||||
| 1800 | 2400 | 1580 | 12 | 2045 | 1970 | 44-φ40 | 2115 | 2020 | 44-φ48 | |||
| 2000 | 2730 | 1870 | 2265 | 2180 | 48-φ43 | 2325 | 2230 | 48-φ48 | ||||
| 2200 | 2910 | 1950 | 2475 | 2390 | 52-φ43 | 2550 | 2440 | 52-φ56 | ||||
| 2400 | 3135 | 2080 | 2685 | 2600 | 56-φ42 | 2760 | 2650 | 56-φ56 | ||||
